NetPilot

Cisco Packet Tracer VoIP

Describe un lab de VoIP de Cisco Packet Tracer — Call Manager Express, teléfonos IP, dial-peers — y NetPilot lo construye en tu navegador, te muestra por qué funciona cada ajuste y te entrega un archivo .pkt funcional. Sin descargar.

Probar GratisVer Demo

Available in English

Cisco Packet Tracer

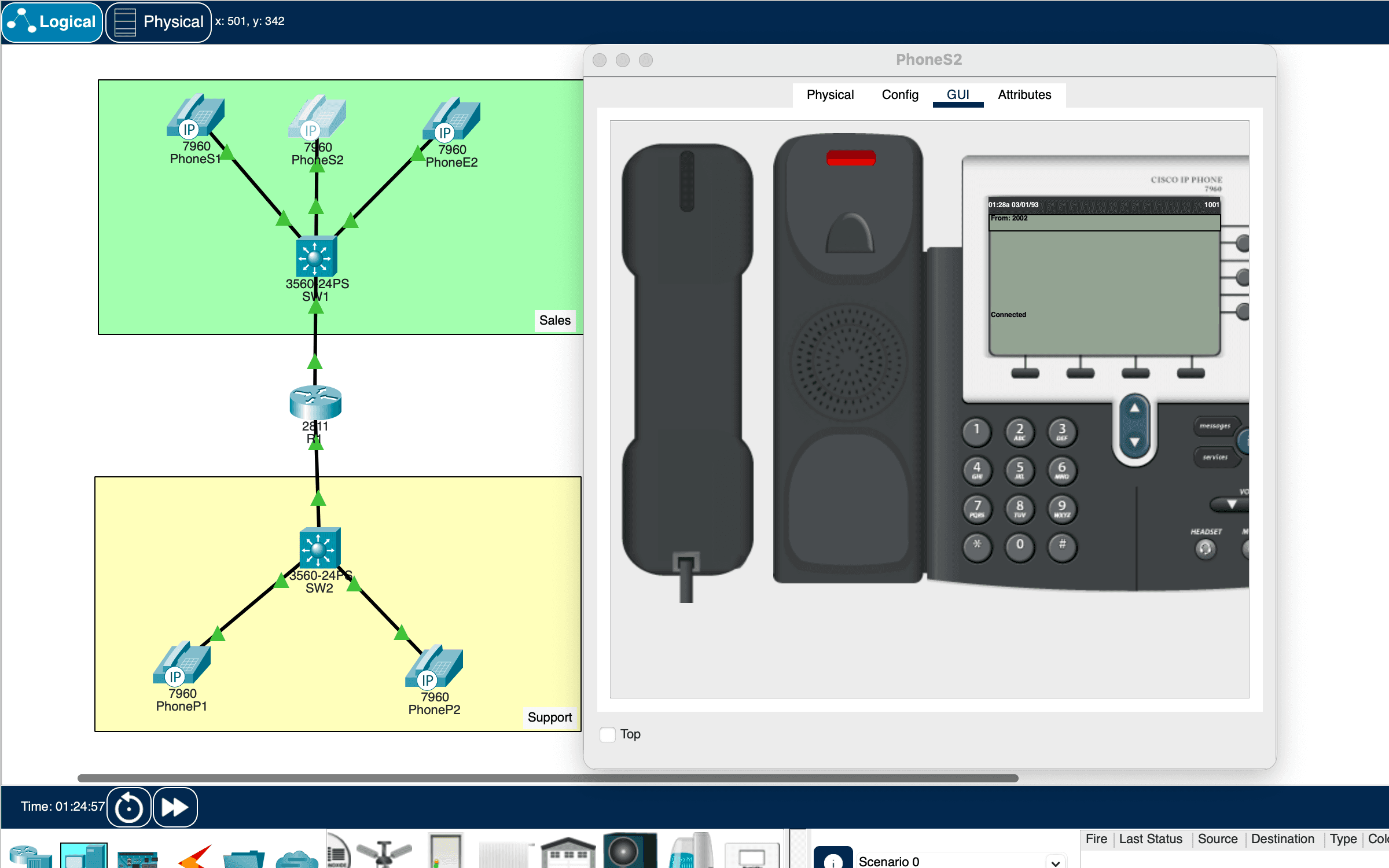

Un lab de VoIP generado por NetPilot abierto en Cisco Packet Tracer — teléfonos IP de Ventas y Soporte en un switch PoE 3560 con la GUI de un teléfono 7960, registrados en Call Manager Express

Con la confianza de ingenieros de redes en todo el mundo

15,000+
usuarios
25,000+
labs creados
470K+
comandos de IA ejecutados

Míralo en Acción

Describe un lab de VoIP y obtén un .pkt configurado — CME, teléfonos IP, dial-peers — todo desde tu navegador. Sin descargar Packet Tracer.

Crea y arregla labs de VoIP de Cisco Packet Tracer — desde cualquier navegador

Genera un .pkt de VoIP configurado desde un prompt, repara uno roto con IA y hazlo todo sin instalar nada.

Crea una topología de VoIP desde un prompt

Descríbelo — "un router con CME, un switch PoE y dos teléfonos IP que se llamen entre sí" — y NetPilot te entrega un .pkt completamente configurado con la VLAN de voz, la opción 150 de DHCP, telephony-service y ephone-dn listos.

app.netpilot.io
Describiendo un lab de VoIP de Packet Tracer en NetPilot para generar un archivo .pkt funcional

Arregla un lab de VoIP roto

Importa un .pkt donde los teléfonos no se registran — NetPilot encuentra el desajuste de PoE, opción 150 de DHCP o dial-peer, corrige la configuración, explica el motivo en lenguaje claro y te devuelve un .pkt funcional.

app.netpilot.io
NetPilot importando un .pkt de VoIP roto y devolviendo los problemas que encontró y corrigió

Funciona en cualquier dispositivo, sin instalar nada

Sin descarga de 870 MB, sin cuenta de NetAcad, sin espacio en disco. Chromebook, tablet, PC de la biblioteca o una laptop bloqueada de la escuela — si tiene navegador, puedes crear el lab de VoIP.

NetPilot funcionando en una tablet y un teléfono — el mismo lab de VoIP de Packet Tracer en escritorio y móvil

Todos los Labs de VoIP de Cisco Packet Tracer — En Línea

De un CME de un solo sitio a dial-peers entre dos sitios — describe cualquier lab de VoIP y obtén un archivo .pkt funcional, o practica con CLI reales.

Lab de CME de un Solo Sitio

Describe un router con Call Manager Express, un switch PoE y dos o tres teléfonos IP que se registran y se llaman entre sí — obtén un .pkt funcional con telephony-service, ephone-dn y la opción 150 de DHCP ya configurados.

Obtener Este Lab

Lab de Dial-Peers entre Dos Sitios

Teléfonos detrás de dos routers CME llamándose a través de un enlace WAN. NetPilot configura los dial-peers de VoIP, los destination-patterns y los session targets para que el sitio A pueda llamar al sitio B — y te explica la coincidencia de patrones.

Obtener Este Lab

VLAN de Voz + Opción 150 de DHCP

Separa voz y datos en una VLAN de voz, entrega a los teléfonos una dirección con la opción 150 de DHCP y míralos encontrar el servidor de llamadas. Los dos ajustes que más labs de VoIP equivocan, configurados y explicados.

Obtener Este Lab

Registro de Teléfonos IP

Logra que los teléfonos IP 7960 enciendan (PoE), obtengan una dirección y se registren en CME. NetPilot conecta la energía y la configuración para que te concentres en entender el flujo de registro.

Obtener Este Lab

QoS para Voz

Prioriza el tráfico de voz para que las llamadas se mantengan claras bajo carga — marca y encola los paquetes de voz. La IA configura la política de QoS y explica qué protege realmente cada clase.

Obtener Este Lab

Solucionar un Lab de VoIP

Sin tono de marcado, el teléfono no se registra o fallan las llamadas entre sitios — NetPilot importa el .pkt roto, encuentra la falla de PoE / opción 150 / dial-peer y te guía por la solución.

Obtener Este Lab

Tres Formas de Crear un Lab de VoIP en Cisco Packet Tracer

Packet Tracer es donde corre tu lab. La diferencia está en cómo lo construyes — a mano, con ChatGPT o con NetPilot.

TareaNetPilotA mano en Packet TracerChatGPT
Construye la topología de VoIP por tiSí — desde un promptColocas routers, switch y teléfonos, cableas cada unoPasos en texto — lo construyes igual a mano
Genera un archivo .pkt funcionalSí — importa y exportaLo guardas túNo — solo texto, no genera .pkt
Configura CME, ephone-dn y dial-peersSí — configuración de voz completaEscribes cada línea de IOSSintaxis genérica, a menudo errónea para PT
Acierta la opción 150 de DHCPSí — los teléfonos se registranLo que más se olvida la genteRara vez la menciona
Arregla un .pkt de VoIP rotoSí — diagnostica y reexportaLo solucionas túNo — no lee archivos .pkt
Conoce las peculiaridades de VoIP de PTSí — PoE, registro, opción 150Las aprendes a la fuerzaNo — entrenado en IOS real, no en el simulador
Explica el porqué (aprendes)Sí — guía de tutorPor tu cuentaGenérico, no específico de PT
GratisPlan gratuitoGratisPlan gratuito

Preguntas Frecuentes

Dudas comunes sobre los labs de VoIP en Cisco Packet Tracer

El flujo principal es: conecta los teléfonos IP a un switch con PoE, define una VLAN de voz, reparte direcciones con un pool de DHCP que incluya la opción 150 (que apunta los teléfonos al servidor de llamadas) y luego configura Call Manager Express (CME) en el router con telephony-service, entradas ephone-dn y números de teléfono. Para llamadas entre dos routers agregas dial-peers de VoIP. NetPilot puede construirlo por ti: describe "un router con CME, un switch PoE y dos teléfonos IP que se llamen entre sí" y genera un .pkt funcional con la VLAN de voz, la opción 150 de DHCP, CME y los dial-peers ya configurados, y te explica cada paso.
Call Manager Express es la función de control de llamadas de Cisco que corre en el propio router, así que un solo router puede registrar y conectar teléfonos IP sin un servidor aparte. En Packet Tracer lo activas dentro de telephony-service: define ip source-address (la interfaz de voz del router y el puerto 2000), max-ephones y max-dn para la capacidad, y auto assign para que los teléfonos reciban números de directorio al registrarse. NetPilot genera toda la configuración de CME a partir de una descripción en lenguaje natural y te explica qué hace cada línea.
Los números salen de las entradas ephone-dn (número de directorio): crea una con ephone-dn 1, asígnale un número con el comando number (por ejemplo number 1001) y repite para cada teléfono. Con auto assign configurado en telephony-service, CME entrega estos números de directorio a los teléfonos a medida que se registran. NetPilot crea las entradas ephone-dn y te explica la diferencia entre un ephone (el teléfono físico) y un ephone-dn (la línea) para que el modelo quede claro.
Dos cosas tropiezan primero a los estudiantes: el teléfono necesita energía, así que debe conectarse a un puerto de switch con PoE (o tener un adaptador de corriente), y necesita una dirección IP de un pool de DHCP que incluya la opción 150 apuntando al router con CME — sin la opción 150 el teléfono obtiene una dirección pero nunca encuentra el servidor de llamadas. Después de eso, el registro necesita telephony-service con un ip source-address que coincida y suficientes max-ephones/max-dn. NetPilot importa un .pkt de VoIP roto, encuentra cuál de estos falta y te explica la solución.
La opción 150 de DHCP le indica al teléfono IP la dirección de su servidor de llamadas (el origen TFTP/CME) para que sepa dónde registrarse y descargar su configuración. Un teléfono puede obtener una IP normal sin ella, pero nunca llegará a funcionar como extensión porque no puede localizar el call manager. En Packet Tracer la agregas al pool de DHCP con option 150 ip <dirección-CME>. NetPilot la configura automáticamente y explica por qué es la causa más común de que fallen los labs de VoIP.
Cuando los teléfonos viven detrás de dos routers CME distintos, cada router necesita un dial-peer de VoIP que le diga cómo llegar al otro sitio: dial-peer voice 1 voip, un destination-pattern que coincida con los números remotos (por ejemplo destination-pattern 2...) y session target ipv4:<ip-del-router-remoto>. Con dial-peers que coinciden en ambos routers y conectividad IP entre ellos, un teléfono del sitio A puede llamar a uno del sitio B. NetPilot construye la topología de dos sitios con los dial-peers configurados y te explica la coincidencia de patrones.

Tutoriales y Recursos de Packet Tracer

Cómo Configurar VoIP (CME y Dial-Peers)

Paso a paso: VLAN de voz, opción 150 de DHCP, Call Manager Express, ephone-dn y dial-peers entre sitios.

¿Por Qué No Se Registran los Teléfonos IP?

Arregla teléfonos que no encienden, no obtienen IP o no se registran en CME — las fallas comunes de VoIP.

Cisco Packet Tracer en Línea

Crea cualquier lab de Packet Tracer en tu navegador — sin descargar.

Cisco Packet Tracer Inalámbrico

Crea redes Wi-Fi — WRT300N, WLC y puntos de acceso — en tu navegador.

Cisco Packet Tracer IoT

Crea labs de casa inteligente e IoT — Home Gateway, sensores y condiciones.

VoIP (English)

The English version of this page — build VoIP Packet Tracer labs online.

Crea Tu Lab de VoIP. Entiende Cada Paso.

Describe un lab de CME, teléfonos IP o dial-peers y obtén un .pkt completamente configurado en tu navegador — con la configuración explicada, gratis.

Probar Gratis
